C8051 USB Debug Adapter 燒錄器／下載器

Silicon Labs C8051 系列微控制器開發常見的 USB 燒錄、下載與除錯工具，適合韌體開發、板端測試、維修與教學環境。

技術定位： USB Debug Adapter 的角色，是在電腦 USB 與目標 MCU 的系統內除錯／燒錄介面之間建立連線。Silicon Labs 官方 8-bit USB Debug Adapter 支援 JTAG 與 C2 兩種除錯介面；本頁商品版本則以實際商品標示與實機為準。

核心功能與開發價值

程式燒錄：將韌體寫入目標 C8051 MCU Flash。

在線除錯：配合開發工具進行程式執行與問題定位。

JTAG / C2：適用不同 C8051 系列的除錯／燒錄介面。

USB 連接：由電腦端建立開發與目標板之間的橋接。

專業技術介紹

C8051 USB Debug Adapter 並不是單純的「下載線」，而是嵌入式開發流程中的重要介面工具。對 C8051 系列微控制器進行韌體開發時，工程師通常需要反覆執行編譯、下載、驗證與除錯；若每次都只能單向燒錄，遇到初始化、IO、通訊或時序問題時，排查效率會大幅降低。

Silicon Labs 官方資料指出，其 8-bit USB Debug Adapter 用來連接 PC USB 埠與 C8051Fxxx／EFM8 系列的系統內除錯與燒錄電路，並透過 10-pin debug ribbon cable 連接目標板；同時支援 JTAG 與 C2 debug interface。這使它能涵蓋不同 C8051 裝置所採用的除錯介面。

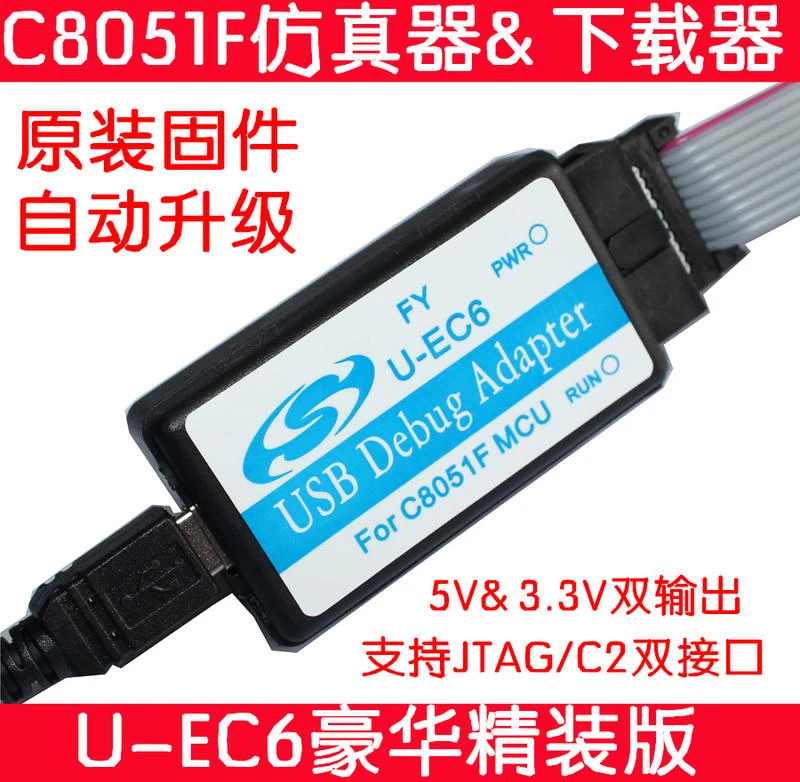

你提供的實際商品照片上標示此版本提供 5V 與 3.3V 雙輸出，並標示 JTAG／C2 雙介面。這類供電與介面資訊對工程使用非常重要，但不同硬體版本可能存在差異，因此正式接線前仍應依實際板卡、目標 MCU 電壓與接腳定義確認。

在實際應用上，這類下載器適合 C8051 開發板、工業控制器、設備維修、教學實驗與產品打樣。若目標是穩定的量產工站，除了單顆燒錄功能外，還應進一步評估量產軟體、序號寫入、校驗、自動化流程與離線燒錄需求。

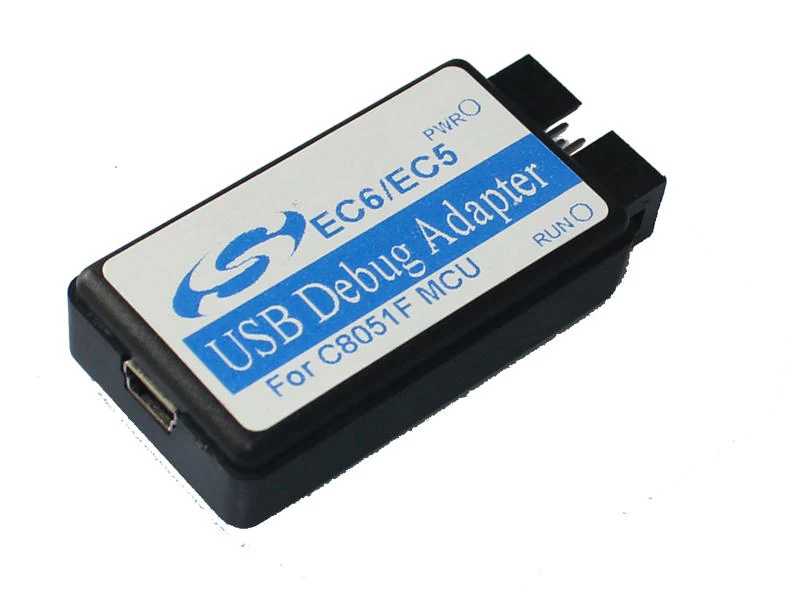

實際商品照片

以下兩張為你提供的實際商品頁照片，可用來確認外殼、標示、USB 端與目標板連接端的真實外觀。

實拍照片來源：你提供的露天商品頁；正式公開使用前請確認你擁有圖片使用／刊登權。

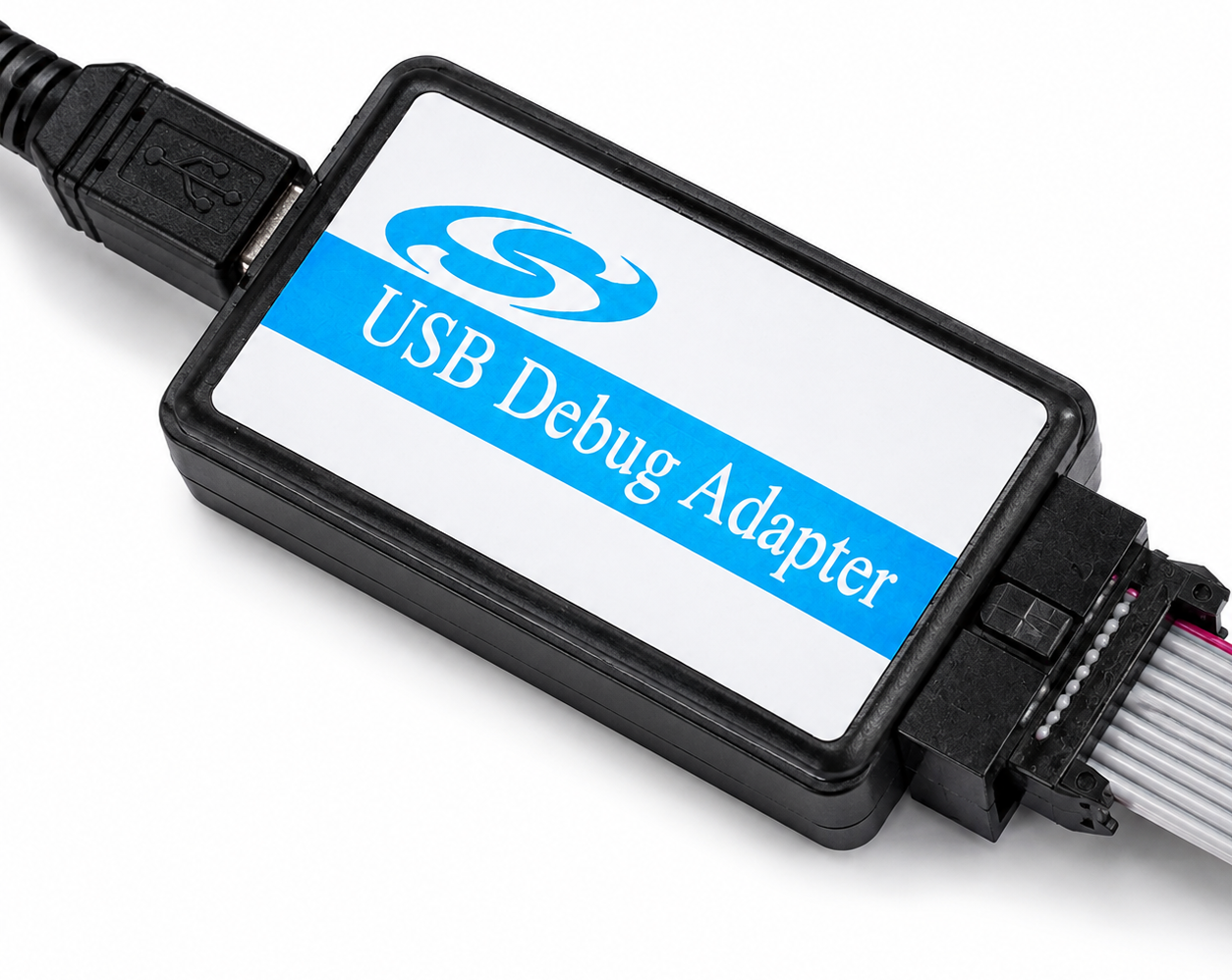

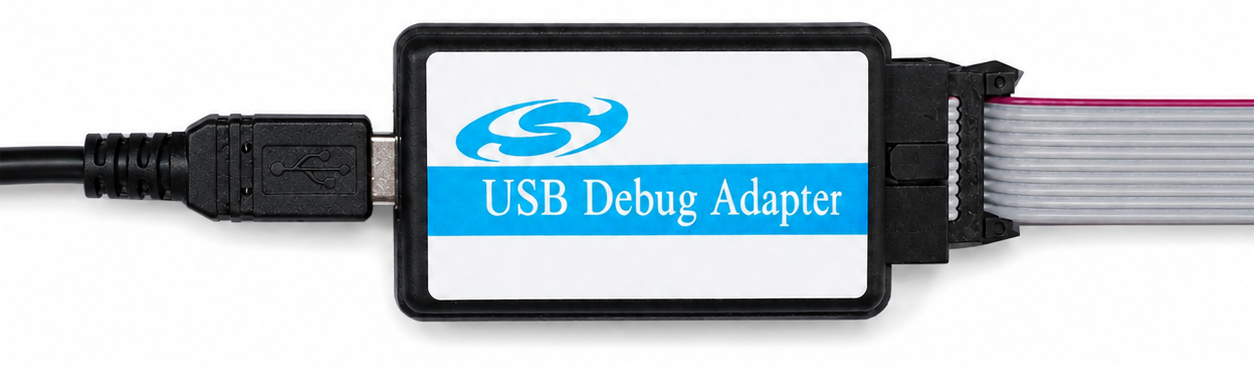

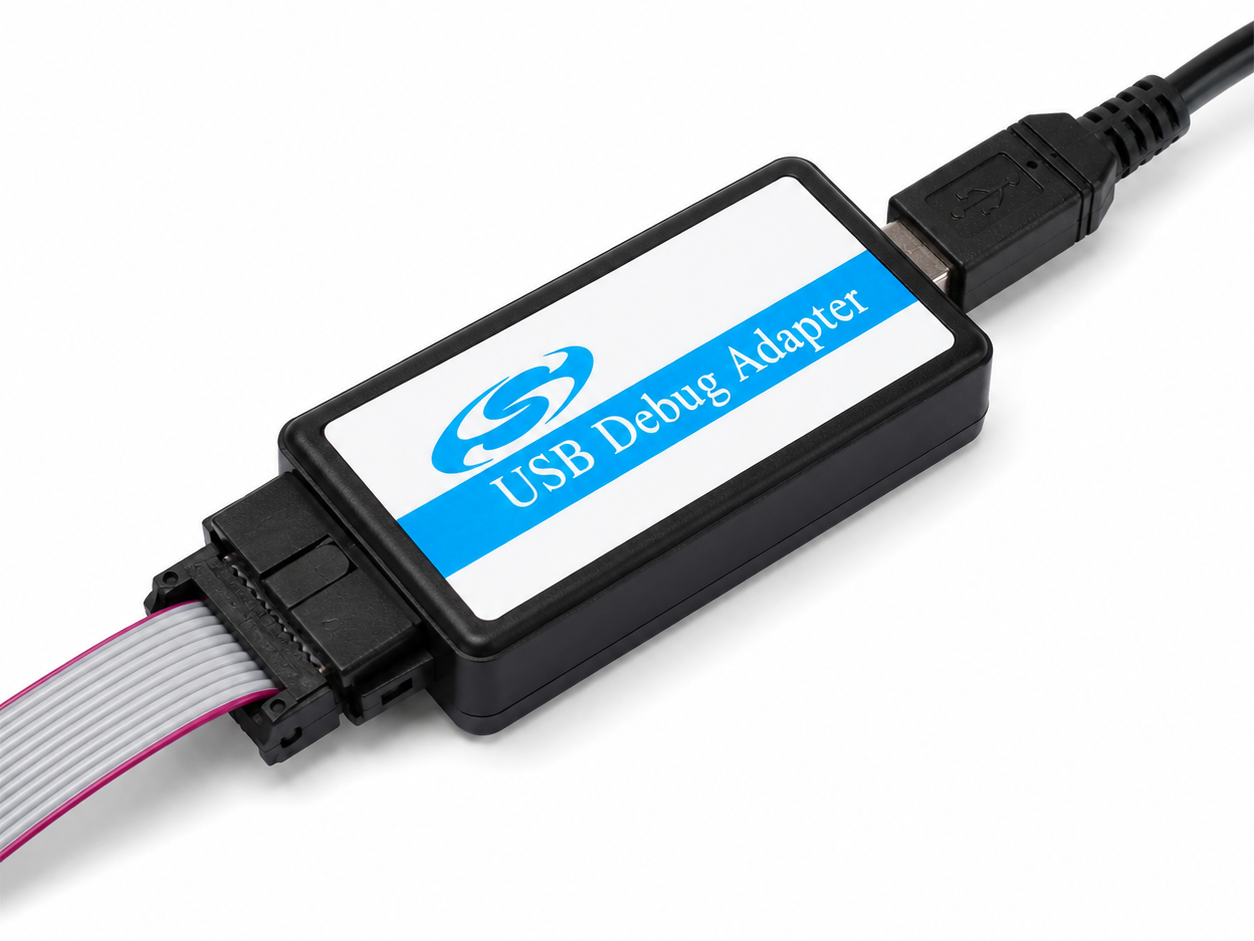

產品形象圖

形象圖採乾淨白底與多角度構圖，用於提升產品頁的視覺一致性；實際硬體細節仍以實拍照片為準。

產品類型	USB 燒錄器／下載器／除錯介面
主要系列	Silicon Labs C8051 系列；商品頁列出 C8051F340、C8051F410 等型號
除錯介面	JTAG / C2（實際支援依目標 MCU 與硬體版本）
PC 介面	USB
目標板連接	10-pin 類型 debug ribbon cable／相容接頭，請依實際版本確認 pinout
商品標示供電	5V / 3.3V 雙輸出（以實機版本與接線定義為準）
主要用途	Flash 燒錄、韌體下載、系統內除錯、樣機驗證與維修

查看驅動與安裝說明

應用情境

適合嵌入式韌體開發、C8051 開發板測試、工控設備維修、學校實驗課程、產品打樣與小量驗證。對工程師而言，USB Debug Adapter 的價值不只是「能不能燒進去」，更重要的是能否穩定建立開發工具與目標 MCU 之間的除錯通道。

接線與使用注意事項

• 先確認目標 MCU 使用 JTAG 還是 C2，不要只依接頭外觀判斷。
• 連接排線前確認 Pin 1 方向與目標板 DEBUG header 定義。
• 確認目標板工作電壓，避免把 5V 誤接至僅支援 3.3V 的電路。
• 官方開發套件文件建議，在插拔 debug ribbon cable 前移除目標板與 Debug Adapter 電源，以降低硬體損壞風險。

選購建議

選購前建議確認 MCU 型號、JTAG/C2 介面、目標電壓、排線腳位、驅動與開發工具版本。如果用途是研發與維修，一般 USB Debug Adapter 已相當實用；若要導入量產，還需要評估批次燒錄、自動校驗、序號或參數寫入，以及是否需要離線燒錄。

常見問題

這款產品適合哪些人？

若您從事單晶片開發、工控維修、教學實驗，或需要針對 C8051 系列進行韌體燒錄與調試，這類產品相當適合。

是否一定要下載專用驅動？

大多數燒錄器／仿真器建議搭配對應驅動與開發環境使用，才能確保設備被正確辨識。

支援哪些 C8051 型號？

你提供的商品頁標示 C8051、C8051F340、C8051F410 等系列；Silicon Labs 官方 USB Debug Adapter 則是針對 C8051Fxxx 與 EFM8 系列的系統內除錯／燒錄用途。實際能否連線仍應依 MCU 的 debug interface、IDE／工具版本與硬體相容性確認。

JTAG 與 C2 有什麼差別？

兩者都是 MCU 的除錯／燒錄介面，但使用的訊號與腳位不同。C8051 家族中不同系列可能採用不同 debug interface，因此接線前要先查該 MCU 的 datasheet 或開發板 DEBUG header 定義。

可以直接用下載器供電給目標板嗎？

部分開發板與特定 Debug Adapter 配置可以透過 debug 連接提供電源，但不能把它視為所有板子的通用做法。應先確認目標板設計、工作電壓與 Jumper 設定，避免與外部電源互相衝突。
